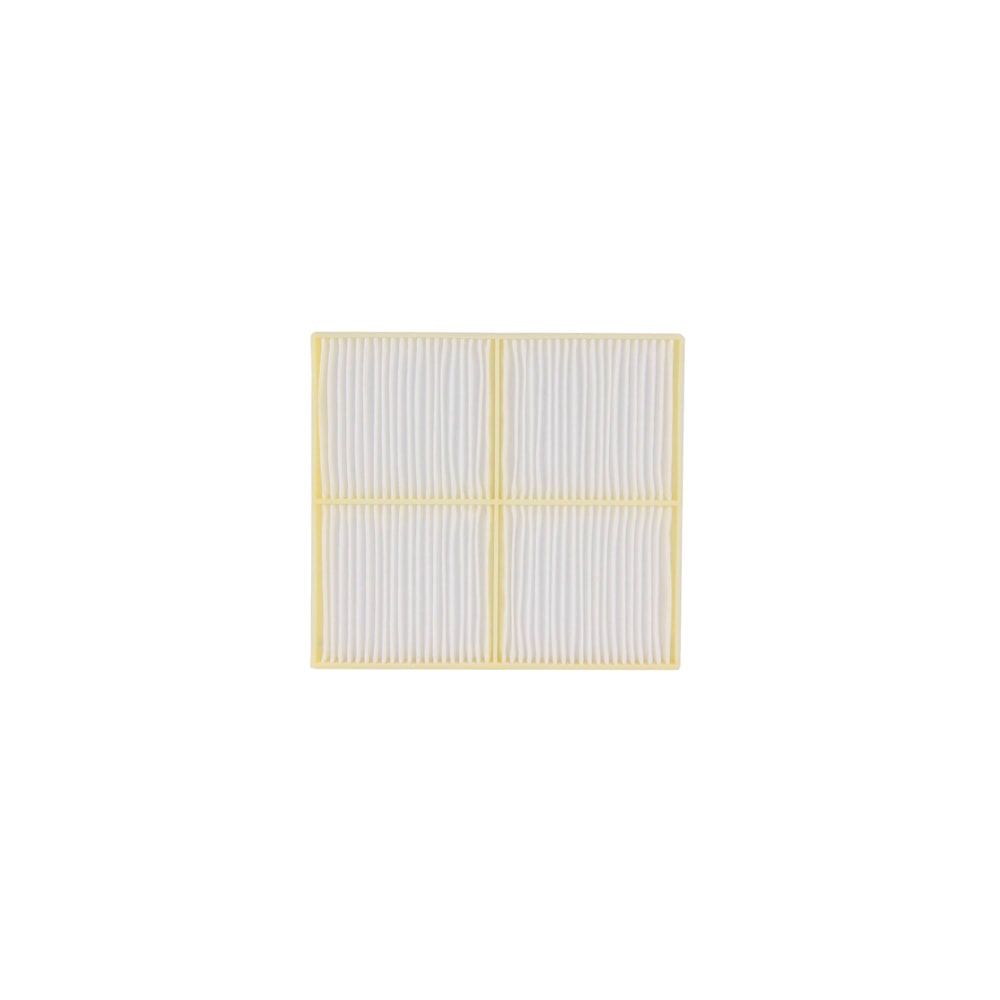

O filtro de ar da cabina (ou elemento filtrante de ar condicionado/ventilação) com as dimensões aproximadas de 201 mm de Comprimento x 183 mm de Altura x 17 mm de Largura/Espessura para equipamentos New Holland Construction Equipment (CE) tem como função principal garantir a qualidade do ar no interior do operador.

Descrição do Componente

1. Função: Filtra o ar externo que entra no sistema de ventilação ou ar-condicionado da cabina, retendo poeira, fuligem, pólen, terra e outras micropartículas comuns em ambientes de obras e mineração.
2. Construção: Fabricado em papel/tecido filtrante plissado com moldura rígida ou semi-rígida para vedação precisa no alojamento.
3. Preservação do Sistema: Evita o acúmulo de sujeira no evaporador do ar-condicionado, prevenindo bloqueio do fluxo de ar, maus odores e congelamento das colmeias.

Aplicação Principal

Este filtro de dimensão compacta é tipicamente aplicado na linha leve e de médio porte da New Holland CE e em equipamentos correlatos do grupo CNH Industrial (como Case CE):

1. Mini-carregadeiras (Skid Steer Loaders): Modelos das séries L e C (ex.: L218, L220, L223, L225, L230, C227, C232, C238).
2. Mini-escavadeiras e Retroescavadeiras: Séries específicas com cabina fechada e climatizada.

Procedimento para Troca ou Manutenção

Se você precisa substituir ou inspecionar este filtro no seu equipamento, siga os passos abaixo:

Equipamentos pesados em operação acumulam grande quantidade de poeira e detritos. Utilize óculos de proteção e máscara contra poeira ao manusear ou limpar filtros de cabina usados. Desligue a máquina e retire a chave do contato antes de iniciar.

1.Localizar o Alojamento do Filtro:.

Consulte o manual do operador do seu modelo. O acesso ao filtro de ar da cabina costuma ficar atrás do assento do operador ou na parte externa traseira/lateral da cabina, protegido por uma tampa plástica com presilhas ou parafusos.

Como verificar: A tampa estará identificada com o símbolo de fluxo de ar ou ar-condicionado.

2.Remover o Filtro Usado:

Solte as presilhas manuais ou parafusos da tampa do alojamento. Puxe o filtro com cuidado para não derrubar a poeira acumulada dentro da cabina.

Como verificar: Observe a seta de indicação do fluxo de ar (Air Flow) gravada nas laterais do filtro antigo antes de retirá-lo.

3.Limpar a Caixa do Filtro:

Passe um pano limpo e levemente úmido no interior da caixa do filtro para remover terra e detritos incrustados antes de instalar o elemento novo.

Como verificar: O alojamento deve estar isento de pedras, palha ou poeira acumulada que possa danificar o filtro novo.

4.Instalar o Filtro Novo e Testar:

Insira o novo filtro respeitando estritamente a orientação da seta de fluxo de ar (Air Flow). Feche a tampa e fixe bem as presilhas.

Como verificar: Ligue a ventilação no máximo e verifique se o fluxo de ar pelas saídas do painel aumentou e se não há ruídos de vazamento ao redor da tampa.
